Système d'acquisition d'image à haute définition polychrome de caméra CCD, information rouge, verte, et bleue du minerai (RVB) de couleur pour obtenir une identification complète et en profondeur des petites et fines impuretés que le trieur ordinaire de couleur ne peut pas trouver.
La trieuse optique de minerai résout le problème du minerai humide de procédé de séparation de minerai métallisé entre eux. assortissant la gamme de 0.01cm au minerai de 5 cm, accuracyrate finishedsorting une fois de 99%. Résolvez la haute poussière, la pollution élevée, la corrosion élevée et tout autre minerai sec assortissant des problèmes sous l'environnement dur.
Paramètres techniques
|
Modèle
|

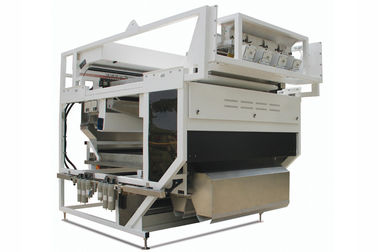

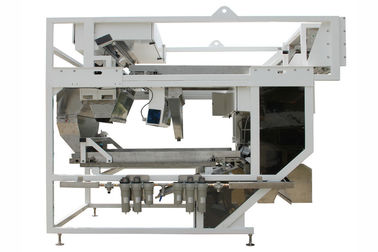

Trieuse optique de minerai de DBS1280-D
|
|
Couche non.
|
Double
|
|
Sortie (t/h)
|
1-3cm
|
6-12
|
|
3-5 cm
|
8-15
|
|
Transfert (le mauvais : bon)
|
≥40:1
|
|
Exactitude (%)
|
≥99%
|
|
Tension (V/Hz)
|
220V/50HZ
|
|
Puissance (kilowatt)
|
2.4-4.0
|
|
Pression atmosphérique (MPA)
|
0.6-0.8
|
|
Consommation (l/min)
|
3800
|
|
Poids (kilogramme)
|
2000
|
|
Dimensions (millimètre)
|
3584*2222*2960
|
Remarque : Les paramètres ci-dessus de sélection des couleurs sont basés sur le sable de quartz contenant 10% d'impuretés.
Le rendement variera selon la teneur en impureté des matières premières.
Exemples du tri
Domaine d'application
* tri de minerais de non-métal
Feldspath de potassium, quartz, talc, phosphate, calcite, dolomite, andalousite, fluorine, vermiculite, mica, bentonite, kaolin, barytine, feldspath, quartz, carbonate de calcium, cailloux, cryolithe, grenat, chaux, minerai de manganèse et ainsi de suite.
* tri non ferreux de minerais
Cuivre, antimoine, mercure, avance, zinc, étain, nickel, magnésium, cobalt, aluminium, bismuth et silice et ainsi de suite.
* tri de minerais de métal précieux
Or, argent, zirconium, tungstène, molybdène, tantale et niobium et ainsi de suite.
Fonction et caractéristiques de produit
D'abord, la technologie de base
1. Nouveau système de source lumineuse de LED
Conçu avec le système optique intelligent de LED, le contrôle léger intelligent commute avec souplesse la couleur du contre-jour et utilise un miroir de concentration pour empêcher l'astigmatisme de LED.
2. Système de convoyeur de alimentation
Pour les caractéristiques de grand, les petites, sèches et humides particules de minerai, lent, rapide et tombent librement transportant est adoptées pour assurer l'alimentation uniforme.
3. Système d'acquisition d'image
La lentille loin-Spéc. polychrome à haute définition est utilisée pour réaliser l'acquisition complète des matériaux (RVB) rouges, verts et bleus, et pour identifier profondément les petites et fines trieuses ordinaires de couleur qui ne peuvent pas être choisies.
4. Système à traitement d'images
Polychrome à extrémité élevé technologie de balayage en ligne, la technologie transformatrice de bord d'attaque de DSP+FPGA, CCD atteint 5400 points de X10K de capture, couleur et forme de balayage combinées avec l'algorithme complexe intelligent de modes "MULTIPLE", fournissant la « sélection des couleurs + la sélection + la pénétration de forme » pour le programme différent de matériaux de minerai.
5. Vanne électromagnétique
Elle adopte la vanne électromagnétique spéciale pour le minerai, avec la haute fréquence, la sélection des couleurs précise, le rendement et l'économie d'énergie élevée, et la sélection intelligente de différentes tailles des particules de minerai.
6. Système d'objet de nuage
Contrôle autonome de nuage, technologie informatique de nuage, exploitation en ligne, surveillance en ligne, services en ligne, mises à jour gratuites.
7. Structure de tri faite sur commande
Minerai différent assortissant les conditions, l'introduction d'une double couche à une seule couche, la vision simple de double de vision et toute autre combinaison de modèles ; la structure de deux-couche peut réaliser la couche supérieure d'assortir des matériaux, peut être resélectionnée à la couche inférieure, l'exactitude de sélection des couleurs est plus haute.
8. Système automatique de nettoyage de la poussière
Ajoutez le dépoussiérage automatique et les périphériques du système automatiques de nettoyage de jet. Il peut être construit selon la sortie des mines spéciales pour assurer la stabilité de l'effet de tri.
En second lieu, les caractéristiques fonctionnelles
1. Résolvez les problèmes de la liaison de minerai, du minerai et de la liaison de voie en cours de tri humide de minerai.
2. La gamme de sélection est de 1 cm à 5 cm, selon le tri de grandes particules, l'Oregon humide.

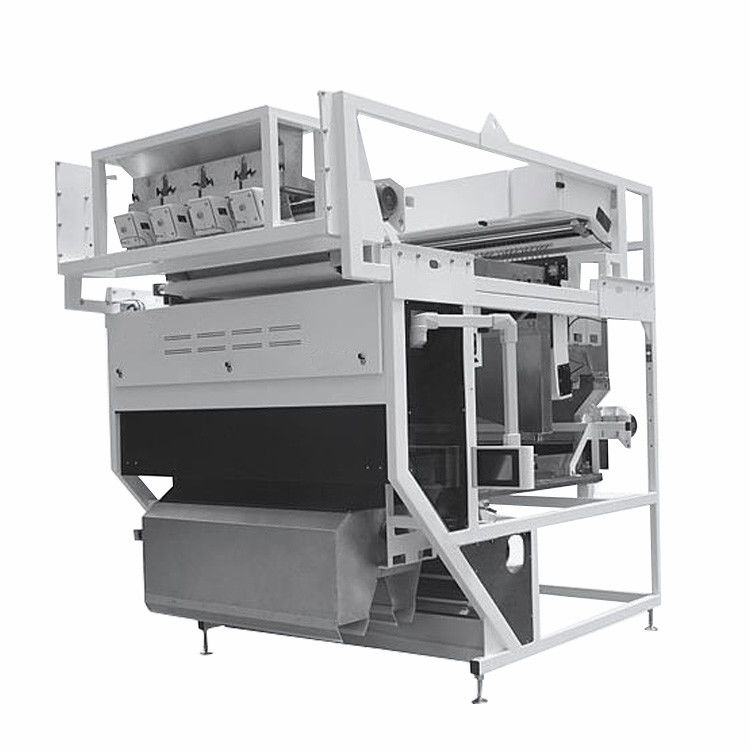

Exposition de produits
